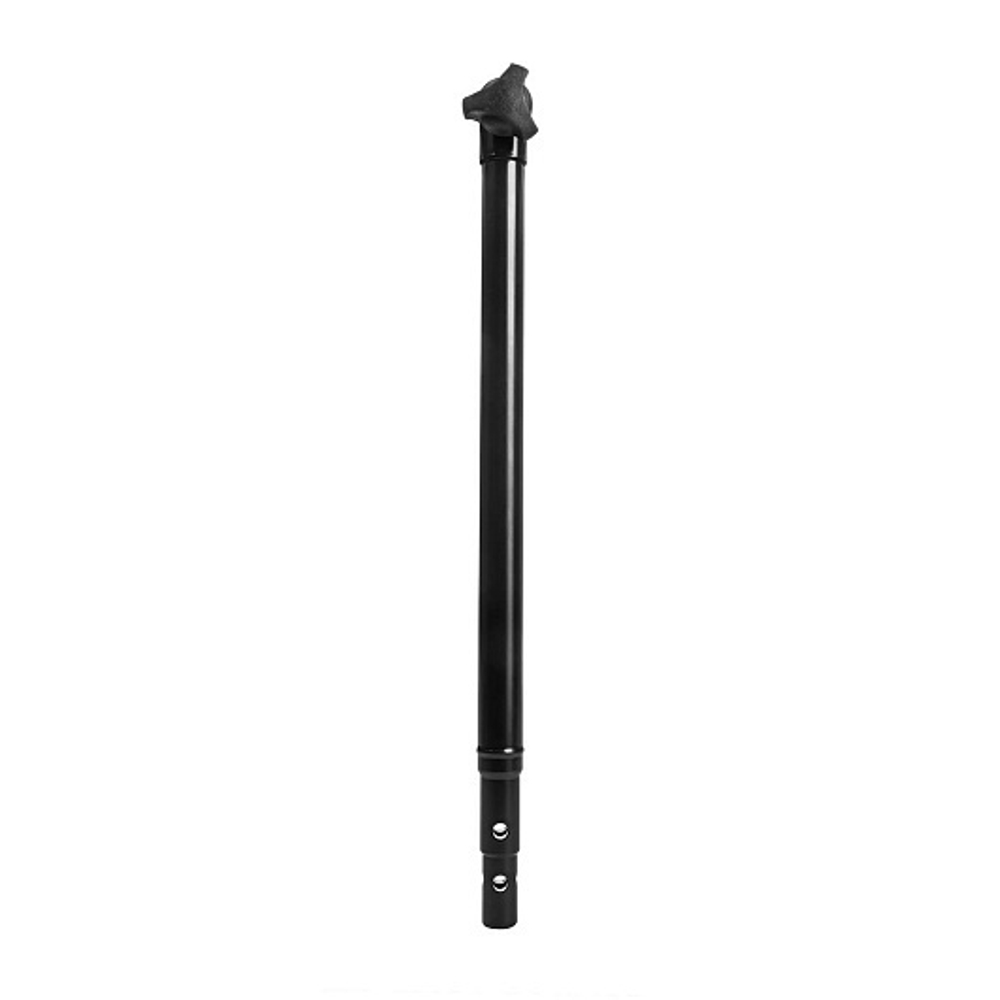

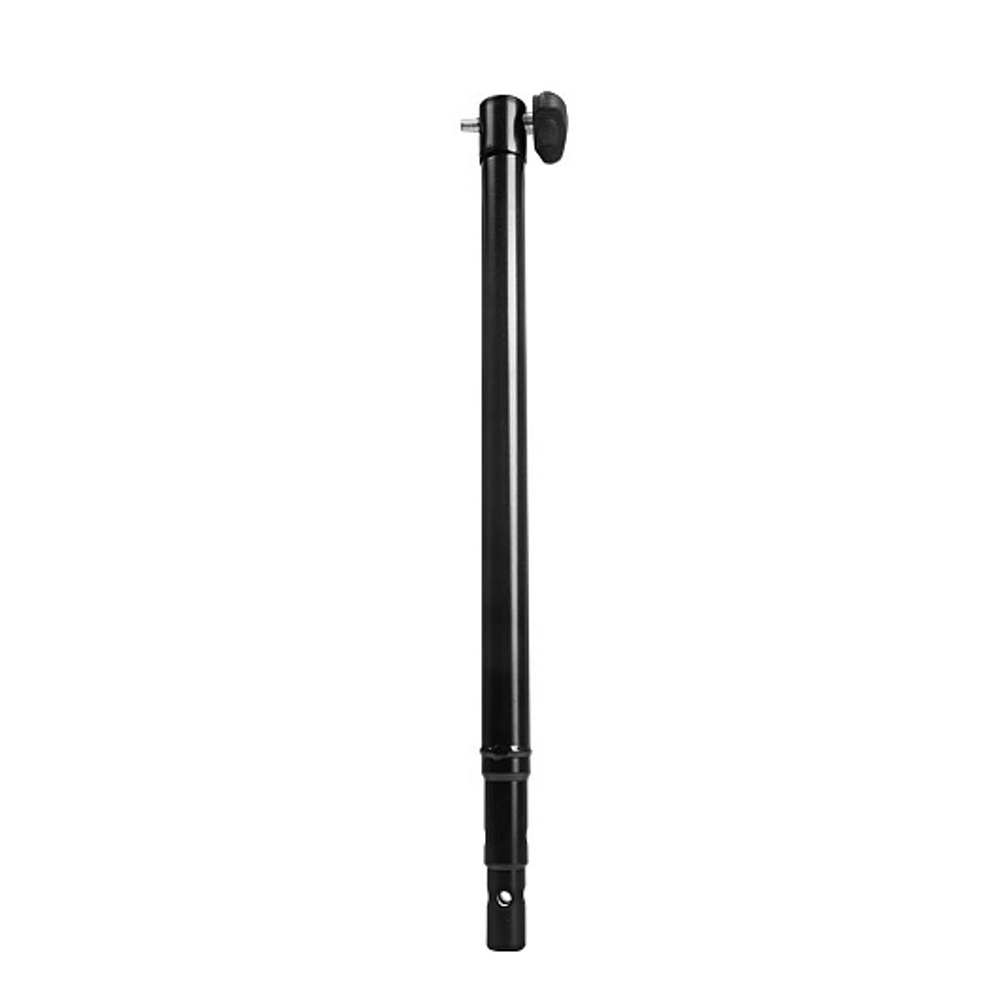

Удлинитель УШ-400.20 предназначен для увеличения глубины бурения шнека ледобуров ТОРНАДО-М2 / BURAN / ICEBERG или шнеков MOTOSHTORM, ELECTROSHTORM, применяемого для бурения лунок во льду при ловле рыбы.
В комплект с удлинителем входят: винт-барашек М8, гайка М8, шайба D8, винт М8x35, ключ накидной S13, ключ шестигранный S6.
Допускается присоединение мотобуров к удлинителю с диаметром выходного вала 20 мм. Для крепления рекомендуем использовать крепеж (гайка М8, шайба D8, Винт М8х35). Необходимо с усилием затянуть винт, держа в одной руке гайку М8 с помощью ключа S13, а второй рукой затягивать винт М8х35 шестигранным ключом.
Для присоединения шуруповерта к удлинителю необходимо использовать адаптер (АШ.2023, АШ.2023Д, АШ.2023ПК, АШ.2023ПС) и винт-барашек М8.
Выходной вал удлинителя имеет диаметры 20 мм и 22,8 мм и три отверстия для установки в шнек ледобура:
1. Отверстие 6,5 мм применяется для установки на все виды ледобуров ТОРНАДО-М2, BURAN (для винта-барашка с резьбой М6).
2. Отверстие 8,5 мм (верхнее) применяется для установки на все виды шнеков ICEBERG (для винта-барашка М6 специальный) и шнекам MOTOSHTORM 200R (для винта-барашка М8).
3. Отверстие 8,5 мм (нижнее) применяется для установки к шнекам мотобуров MOTOSHTORM 130-180R (для винта-барашка М8) и ELECTROSHTORM 110-180R (для винта-барашка М6 специальный).
Характериcтики:
Длина изделия: 464 мм.
Максимальное увеличение длины ледобура ICEBERG/ MOTOSHTORM 200R: 400 мм
Максимальное увеличение длины ледобура BURAN / ТОРНАДО-М2, шнека MOTOSHTORM 130-180R / ELECTROSHTORM: 428 мм
Диаметр присоединительного отверстия: 20,2 мм.
Винт-барашек: М8.
Масса изделия: 0,72 ± 0,05 кг.

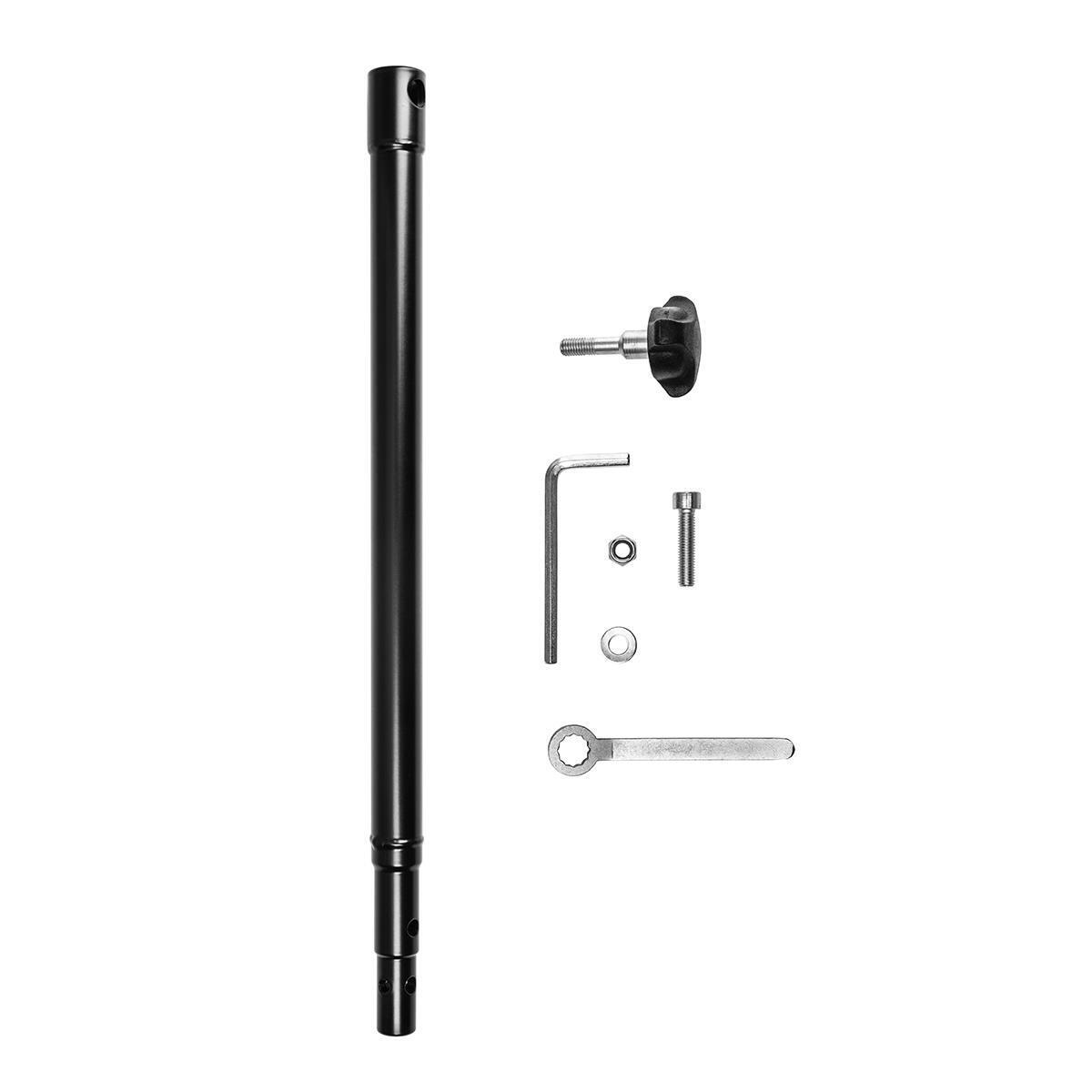

Комплект поставки:
Удлинитель - 1шт.
Винт - барашек М8 - 1 шт.
Гайка М8 - 1 шт.
Шайба D8 - 1 шт.
Винт М8x35 - 1 шт.
Ключ накидной S13 - 1 шт.
Ключ шестигранный S6 - 1шт.
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
